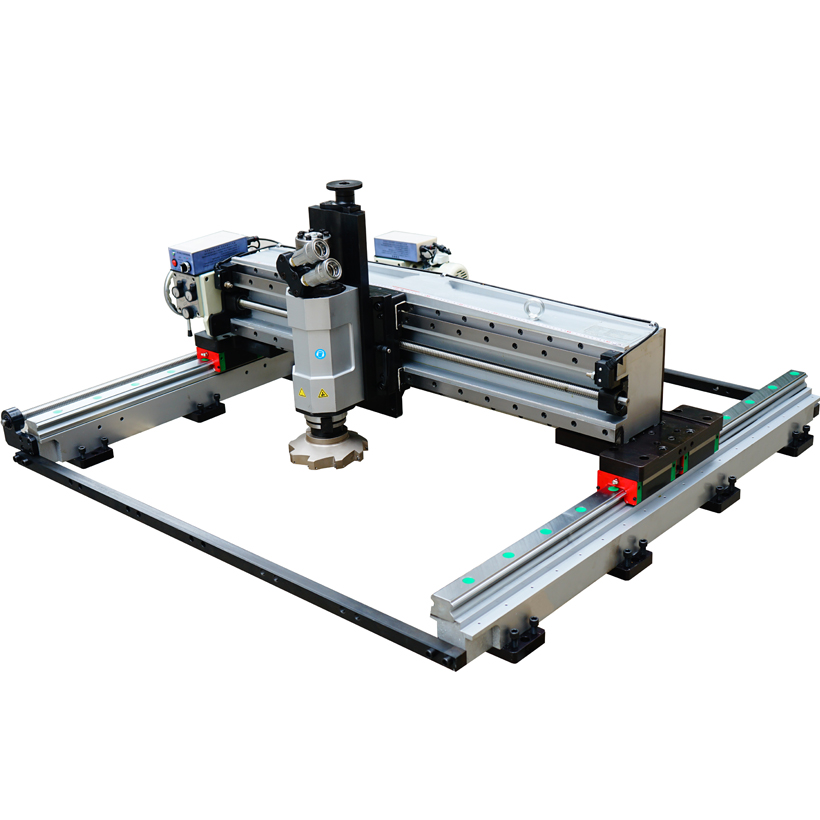

GMM1010 Portalfräsmaschine
Detail
| XAchse | 1000mm |
| YAchse | 1000mm |
| ZAchse | 150mm |
| X/Y füttern | AAuto-Feed |
| Z-Vorschub | Manuell |
| X-Leistung | Elektromotor/Hydraulikaggregat |
| Y-Kraft | Elektromotor/Hydraulikaggregat |
| Fräskopfantrieb (Z) | Hydraulikaggregat，18,5 kW (25 PS) |
| Geschwindigkeit des Fräskopfes | 0-590 |
| Fräskopf-Spindelkegel | NT40/NT50 |
| Schnittdurchmesser | 160mm/250mm |
| Fräskopfanzeige | Hochpräziser digitaler Messschieber |
Die dreidimensional flexible Kombifräsmaschine besteht aus verschiedenen Modulen.
Zu den Modulen gehören: Bettmodul, Säulenmodul, Schiebemodul, Antriebskopfmodul, Vorschubmodul, Positionierungsmodul, Anschlüsse, Befestigungselemente usw.
Verschiedene Module können je nach Bedarf beliebig kombiniert werden.
Fräsmaschinen, die zu verschiedenen Bauformen kombiniert werden können: Auslegerfräsmaschinen, Ständerfräsmaschinen, Portalfräsmaschinen und andere Fräsmaschinen.
Es kann auch zu Fräsmaschinen beliebiger Länge und Breite kombiniert werden.
Verwenden Sie hochpräzise, zuverlässige Aktuatoren mit guter Stabilität, Haltbarkeit und dynamischer Reaktion.
Es zeichnet sich durch hohe Steifigkeit, hohe Präzision und kompakte Struktur aus.
Es zeichnet sich durch eine hohe Leistung und eine stufenlose Geschwindigkeitsregelung mit konstantem Drehmoment zwischen verschiedenen Geschwindigkeiten aus.
Die Schnittkraft ist groß und die Schnitttiefe kann bei der Grobbearbeitung 5 mm erreichen;
Hohe Bearbeitungsgenauigkeit, die Oberflächenrauheit kann beim Schlichten Ra3,2 erreichen
Leistung
1. Modularer Aufbau, einfach zu installieren und zu bedienen, leistungsstark.
2. Geschmiedetes Hauptbett durch mehrfache Wärmebehandlung, ausgestattet mit einer hochpräzisen Linearführung, um einen gleichmäßigen Schnitt zu gewährleisten.
3. Das Hauptbett verfügt über eine ausziehbare Zahnstangenantriebsstruktur.
4. Der Fräsarm besteht aus Stahlblech, die strukturelle Festigkeit ist stabil.
5. Sowohl der Vorschub der X- als auch der Y-Achse erfolgt automatisch, der Vorschub der Z-Achse erfolgt manuell und ist mit einer digitalen Höhenskala ausgestattet.
6. Der Kraftantrieb erfolgt hydraulisch. Es ist mit einem Satz Hydraulikaggregat ausgestattet, das über drei Arten von Ausgangsleistung verfügt und separat den Spindelfräskopf und den X- und Y-Achsenvorschub automatisch mit der Fernbedienungsbox bedienen kann.
7. Der Spindelfräskopf kann mit verschiedenen Hydraulikmotormodellen verwendet werden, die unterschiedliche Anforderungen an die Schnittgeschwindigkeit erfüllen können.
8. Die Fräsmaschine verfügt außerdem über erweiterte Funktionen. Das heißt, diese Portalfräsmaschine kann in eine Einschienen-Flachfräsmaschine umgewandelt werden. Funktionelle Anwendbarkeit deutlich verbessert.
